翻斗式矿车型号含义、基本参数与尺寸

1、矿车型式为翻斗式，按车箱形状分V型和U型。V型车一般以运输松散密度在1800kg/m³以下的物料为主，多用于地表作业；U型车一般以运输松散密度在2500kg/m³以下的物料为主，多用于井下作业。

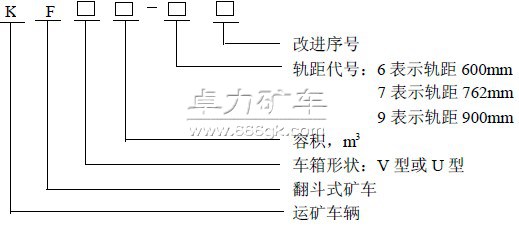

2、翻斗式矿车型号表示方法应符合JB/T 1604的规定。

3、标记示例

a）容积为0.7m³，轨距为600mm，经第一次改进后的U型矿车：

KFU0.70－6A 矿车

b）容积为1.10m3，轨距为762mm的V型矿车：

KFV1.10－7 矿车

4、基本参数与尺寸

4.1 V型矿车的基本参数及尺寸应符合图1和表1的规定。

4.2 U型矿车的基本参数及尺寸应符合图2和表1的规定。

型号	容积 m³	装载重量		轨距 mm	外形尺寸			轴距	轮距	牵引高	额定牵引力 kN	卸载角 α （°）	车体重量 kg
		名义	最大		长度L	宽度B	高度H
		kg
KFV0.80–6	0.80	500	1080	600	1850	1200	1200	600	300	320	60	≥40	≤560
KFV1.10–6	1.10	1000	1980	600	2400	1400	1300	800					≤680
KFV1.10–7				762									≤690
KFV1.50–7	1.50	1250	2700	762	3360	1750	1450	1000					≤1120
KFV1.50–9				900									≤1140
KFU0.50–6	0.50	1250		600	1500	850	1050	500					≤550
KFU0.55–6	0.55	1380			1600		1150						≤570
KFU0.60–6	0.60	1630				920	1200	550					≤610
KFU0.70–6	0.70	1750		600	1650	980		600					≤710
KFU0.70–7				762									≤720
KFU0.75–6	0.75	1880		600	1700		1250						≤740
KFU0.75–7				762									≤750
注： 1.高度H和牵引高h自轨面算起。 2.V型矿车名义装载量按物料松散密度900kg/m³计算。 3.V型矿车最大装载量按物料松散密度1800kg/m³计算。 4.U型矿车装载量按物料松散密度2500kg/m³计算。
