ZY型悬臂式液压矿车整形机

ZY型悬臂式液压矿车整形机|ZY-130、ZY-150、ZY-180液压矿车整形机

ZY型液压矿车整形机

ZY型液压矿车整形机、液压矿车整形机、悬臂式矿车整形机

ZY矿车整形机是为为变形矿车进行整形修复而设计的专用维修设备，该机适用于钢板厚度10mm以下的矿车，也可用于轨道、金属梁柱等刚性支架变形后的矫正。

矿车整形机优势：

ZY型液压矿车整形机具有结构简单、安全可靠、操作方便、工作无冲击等特点。

矿车周转率高，维修量大，依靠锤打等人工方式维修很难达到维修质量标准，并且工人劳动强度大、安全性差、劳动效率低，并导致了许多不应报废的矿车提前进入报废期，大大增加了产煤成本。

ZY型悬臂式液压矿车整形机是提高矿车维修效率，减轻工人劳动强度，实现矿山维修机械化的一种专用设备。

矿车整形机的组成：

该机主要由立柱、滑柱、横梁、升降油缸、液压马达及小车、万向节、工作机构、泵站等部分组成

1 立柱：用于支撑和固定横梁。

2滑柱：通过升降带动横梁上下移动。

3横梁：固定在滑柱上。横梁上装有小车、液压马达，马达带动小车作横向移动。

4、运行小车：它在横梁上马达而运动并通过万向节带动工作机构。

5、工作机构：由U型弓体、工作油缸组成。矿车车箱（车斗）的整形工作就是通过工作油缸上活塞杆伸缩产生的压力来完成的。工作机构的位置调整：马达小车就是用以调节工作机构的水平位置的，升降油缸用以调整横梁及工作机构的高度；万向节用于调整工作机构的角度。

6、泵站：是液压系统（见附图二）的动力源，它主要由电动机、齿轮油泵、油箱及油路控制元件等部分组成。

7、液压油缸：是液力的执行元件。

技术特征

  1 技术特征

① 电动机：型号YX3-132S-4（功率5.5KW/电压380V）

② 液压站：压力16MPa    流量16ml/r

③ 油缸：

工作油缸作用力         ＞130kN

工作机构：横向移动     1100mm

         垂直移动     950mm

  ④ 外形尺寸（长×宽×高）   2880×700×2400mm

型号代表的意义

Z  整形机

Y 液压传动

130整形作用力（kN）

ZY型液压矿车整形机技术参数表

ZY型液压矿车整形机的安装

1、按地基图打好基础，留出地脚螺栓预留孔。

2、将该机横梁安放在墙壁或立柱上，用水平尺调整横梁的水平和立柱的垂直度，调整好以后，再紧固联接螺栓并用混凝土灌注地脚。主机与泵站分体安装，主机各部分连接必须牢固可靠。

3、电器必须严格按相关规定安装，必须按规定设备接地和保护。

4、接好管路。由操作阀至泵站有2根立油管，一根主油管由泵站压力表三通接头接操作阀左侧进油接头，另一根回油管由操作阀右侧回油接头接泵站油箱上的回油接头。（出厂时进油管刷有红色油漆，回油管刷油黄色油漆）

5、将油箱充足32#（冬季）或46#（夏季）抗磨液压油。

6、点试电机转向，观察是否与箭头方向一致，如不一致应调整接线端子。

7、调整压力：缓慢推（拉）升降油缸手柄，观察压力表读数，当活塞杆不动时压力为zui大，此时立即把手柄扳到中位，记下压力值，如果压力值不在10-12MPa之间，应调整换向阀左前方或右前方旋钮，直至压力在10-12 MPa之间为止。

山东卓力矿车制造厂是知名矿车及配件生产厂家，严格按国家标准生产，供应优质：翻斗式矿车、固定式矿车、曲轨侧卸式矿车、梭式矿车、底卸式矿车、矿用平板车、矿用材料车、矿车阻车器及矿车配件-矿车轮对、矿车碰头、矿车销子、矿车三环链等。矿车型号齐全，价格实在，质量有保障，全国销量领先！
欢迎来电咨询，卓力竭诚为您服务！24小时服务热线：13280082001 曹经理.

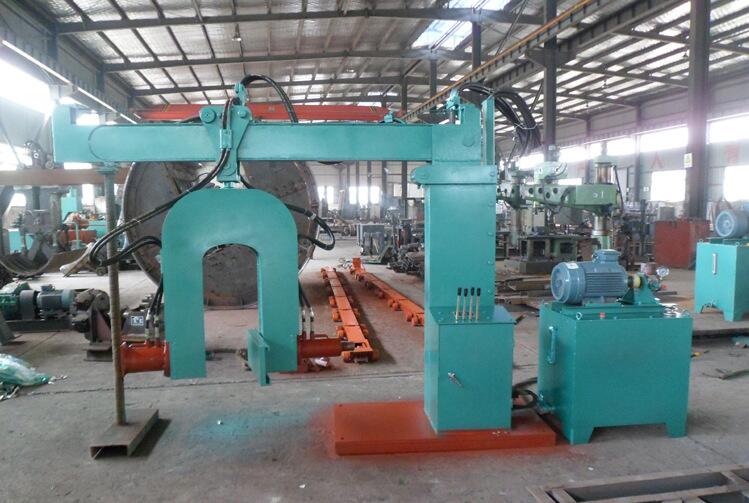

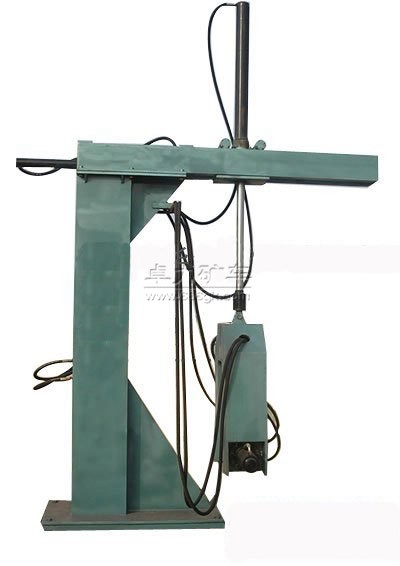

ZY型悬臂式液压矿车整形机图片·实物图

因产品生产批次、具体型号不同，图片仅供参考，详情可在线咨询。
