单侧曲轨侧卸式矿车

单侧曲轨侧卸式矿车 简称曲轨侧卸矿车，是在矿车行进过程中，由卸载轮臂经过卸载曲轨来实现车箱自动倾翻卸料和自动复位。效率高、安全可靠。

车架为一金属结构，能承受牵引力、自动力、矿车之间的碰撞力和钢轨冲击力。

该矿车结构牢固，外形美观，性能可靠，运转灵活、平稳等优点。

矿车机架采用铆焊结构，减少了应力对矿车的影响，增加了矿车的使用寿命。

矿车无论在弯道或直道都保证运行平稳。

用途、特征和使用环境

矿车是矿山中输送煤炭、矿石和碴石等散状物料的窄轨铁路搬运车辆，一般须用机车或绞车牵引。

本系列矿车广泛适用于煤矿、铁矿、 磷矿等井下和地面煤、矸 石等运输，是煤矿等常用运输设备。

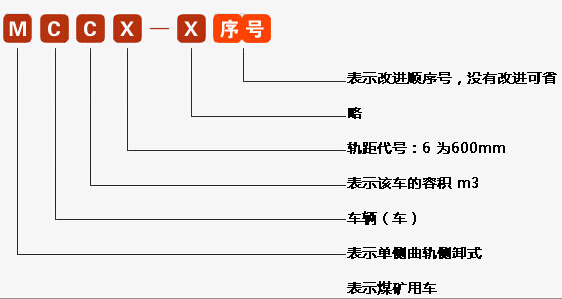

MCC单侧曲轨侧卸式矿车型号含义

型号及技术参数表

注意：① 高度H 和牵引高h，自轨面算起（空载时）。 ② 装载量按物料松散密度ρ=2500 kg/m3 计算。

单侧曲轨侧卸式矿车工作原理

矿车通过机车或绞车牵引，在煤矿地面和井下巷道窄轨铁路上行走，从而实现物料的运输。在矿车行进过程中，由卸载轮臂经过卸载曲轨来实现车箱自动倾翻卸料和自动复位。

单侧曲轨侧卸式矿车主要结构

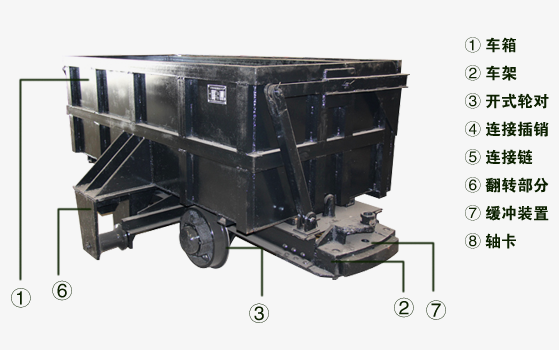

单侧曲轨侧卸式矿车主要有车箱、车架、门机构、缓冲器、开式轮对、连接装置等组成。

1.车箱：由箱体板、端板、角钢、带钢等焊接组成。

材料的机械物理性能不低于Q235-A。其技术条件符合《JB/T6992-1993》的规定。

2.车架为一金属结构，能承受牵引力、自动力、矿车之间的碰撞力和钢轨冲击力，由槽钢、碰头座、轴卡等焊接组成。其技术条件符《JB/T6992-1993》的规定。

2.1 车架用型钢应在铆焊前进行校直、其直线度不得大于1.5‰，车架制成后两对边应相互平行，其平行度公差为边长的2‰，车架平面度公差为车架长度（不包括缓冲器）的2‰，但最大不得大于5mm。

2.2 车架制成后，四轴架支承面应在同一平面上，同一轴上的两轴架中心面应垂直于车架纵向中心面。

2.3 车架牵引装置的中心面应对称于车架纵向中心面，其对称度公差为不大于6mm。

2.4 翻卸轮部件和车箱连接应牢固可靠。翻卸轮部件在不翻卸时外形轮廓不得超出矿车整体尺寸之外。

3.开式轮对：由车轮、轴、轴承等组成。其技术条件符合《JB/T6992-1993》的规定。

3.1 轮对装配前，应清理铁屑和堵塞物，并清洗各零件；轴承装配时，应采用无冲击负荷的方法压入；装入轴承后，车轮转动灵活。

3.2 车轮踏面硬度表面热处理硬度为≥40HRC。

3.3 轮对密封装置严密可靠。

4.缓冲器，其技术条件符合《JB/T6992-1993》的规定。

4.1 缓冲器有足够的强度，其中缓冲头材质冲击韧性值不小于30J/cm2

4.2 铸钢缓冲器不得有裂纹，在铸钢缓冲器的插销孔表面和端面（距插销孔边缘30mm 范围内）上不允许有缩孔、缩松和影响强度的气孔、砂眼等缺陷，并不得进行焊补。

5.各连接装置是由连接三环链、连接插销组成。

5.1 连接三环链符合《MT 244.1-2005 煤矿窄轨车辆连接件连接链》标准中的要求。

5.2 连接插销符合《MT 244.2-2005 煤矿窄轨车辆连接件连接插销》标准中的要求。

6.在总装配前，所有的零部件(包括外购件、标准件)须经检验合格后方能使用。

6.1 各零件应清洗干净，并在清洁干净的环境中进行。

6.2 矿车牵引高为±3mm，总宽为±5mm，总高为±8mm，总长为±10mm

6.3 车箱应对称于车架纵向中心面安装，其对称度公差为5mm。

6.4 装配好的矿车应安放在专门的平直道上检查，不允许有一个车轮与轨面的间隙大于2mm

6.5 矿车无论在弯道或直道运行平稳。

6.6 各部件涂以酚醛底漆，机身根据合同要求涂面漆，油漆外观要求均匀、平整、色调一致，覆盖完整，没有刷痕起皮，堆积和起泡等缺陷。以划格检查漆膜附着力，涂层在格子边缘或切口交叉处不脱落或部分脱落，脱落面积不大于15%。

车箱、车架和车门的有关技术要求应符合本表的规定

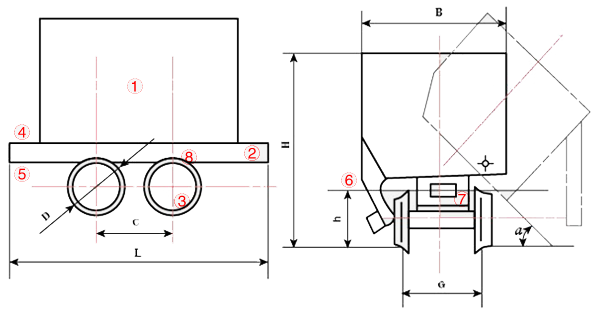

单侧曲轨侧卸式矿车结构图

单侧曲轨侧卸式矿车安装与试运转

安装前的准备

在矿车安装前，首先检查矿车的安装位置情况，检查轨道铺设情况，两道轨的平行度、平面度是否符合要求，必要时进行调整。直线轨道的轨顶应处于同一水平度，长度方向的允许误差每米不超过1mm，每10m不超过3mm。左右方向对应测点上的允许误差不超过2mm。 单侧曲轨侧卸式矿车结构

安装

待仔细地检查无问题后，根据安装的要求，保证矿车的轮对中心线与轨道的中心线重合。

试运转

试运转时，观察矿车轮对与轨道有无相蹭现象，发现后要及时处理，防止损伤矿车。 试运转时，观察矿车沿坡弯道滑行与另一矿车碰撞后，观察车体是否发生倾斜、出轨道或翻倒。 试运转时，观察矿车在通过最小曲率半径的轨道进，有无相互碰撞、干涉和啃轨等现象。

山东卓力矿车制造厂是知名矿车及配件生产厂家，严格按国家标准生产，供应优质：翻斗式矿车、固定式矿车、曲轨侧卸式矿车、梭式矿车、底卸式矿车、矿用平板车、矿用材料车、矿车阻车器及矿车配件-矿车轮对、矿车碰头、矿车销子、矿车三环链等。矿车型号齐全，价格实在，质量有保障，全国销量领先！
欢迎来电咨询，卓力竭诚为您服务！24小时服务热线：13280082001 曹经理.

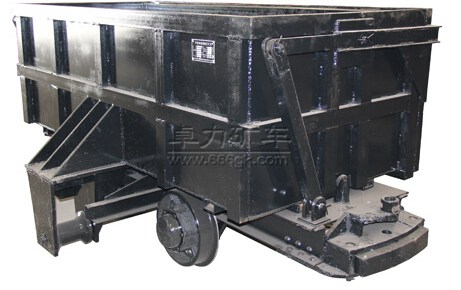

MCC单侧曲轨侧卸式矿车图片·实物图
