5.3立方米底卸式矿车

5.3立方米底卸式矿车|5.3m3底卸式矿车

5.3立方米底卸式矿车(5.3m3底卸式矿车)

目录

一、产品概述 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 2

二、技术特性 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 2

三、结构简介 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 2

四、矿车的维修与保养 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 5

五、矿车的使用规则 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 5

一、 产品概述

5.3立方米底卸式矿车适用于井下或地面开采的金属矿山（或矿石性质及开采方式与其相类似的其他矿山）沿地下巷道及地面工作场地运输矿石或其他物类。本矿车与其它底卸式矿车相比，具有运行平稳，对电机车和牵引车冲击力小，因此，可延长其使用寿命。5.3立方米底卸式矿车坚固耐用，维修方便，卸载速度高等。

二、 技术特性
       1．车箱容积 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 5.3m3
       2．最大载重 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄  5000kg
       3．轨距 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄  900mm
       6．轴距 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄  1450mm
       7. 卸载倾角 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄  60°
       8．最小转弯半径 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 15m
       9．车轮直径 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 500mm
       10．外形尺寸（长×宽×高）┄┄┄┄┄┄┄┄ 3560×1500×1640mm

三、 结构简介

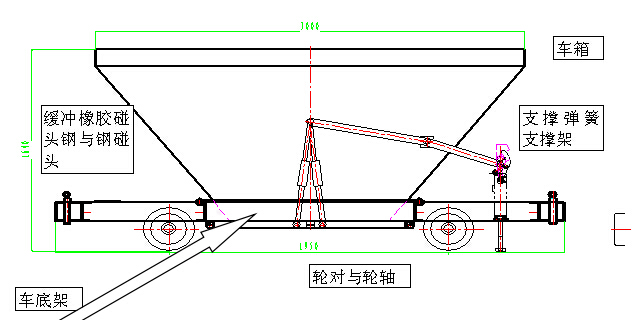

5.3m3底卸式矿车有以下部件组成：1.车箱、2.车底架、3.轮轴、4.轮对、5.支撑弹簧支撑架6.缓冲橡胶弹簧与碰头等组成。其中车箱与车底架的联接采用固定焊接形式，使矿车在过卸载站时开启车箱卸载底板门时以便矿石能顺利卸下。（见图一）

1． 车箱
    车箱的前、后端板和侧板均采用Q235板材焊接而成，在车箱四周外侧采用筋板加固；翼板分别焊接在左、右侧板上，上方用角钢焊接成口字形，而且角钢上方和钢板相连，以便能使车箱在极端恶劣的工作环境下也不致于损坏。
2． 车底架
 底板采用20mm厚的钢板，在底板下面用角钢和钢板焊接，使底板足以能经受住装矿时矿石对底板的冲击力。

 3．轮对
    轮对由车轴、车轮等组成。车轮采用ZG340-640铸钢，橡胶弹簧座采用ZG340-640铸钢。
 4．卸载底板门
矿车卸矿时用，当矿车过卸载站时，启动控制开关，电动推杆向上对支撑架的支撑弹做功，卸载板便开始工作，底板打开，卸完矿石后底板门又自动闭合，重新回复到装矿状态。
5．缓冲橡胶弹簧与碰头
缓冲与碰头安装在矿车两头，主要由缓冲橡胶弹簧、碰头、插销和单环链组成。它能使矿车之间缓和并削减冲击力，延长车辆使用寿命。
6．支撑弹簧、支撑架杆
5.3立方米底卸式矿车卸载采用外力做功，向上顶动支撑架顶杆，通过支撑杆开启卸载底板门。卸完矿石后，通过支撑弹簧作用自动关闭卸载底板门。

 四、矿车的维修与保养
为了使矿车能够正常运行，应该建立检查维修制度，矿车的检查和维修分如下几个方面。
1．经常检查┄┄┄┄┄┄┄┄┄┄┄每天进行
2．修理性的检查┄┄┄┄┄┄┄┄┄每月一次
3．经常维修┄┄┄┄┄┄┄┄┄┄┄每月一次
   此外，矿车还经常检查：
1．检查紧固件上的螺栓是否松动
2．检查弹簧的损坏情况
3．检查卸载底板门的铰链状况是否损坏
4．检查支撑架杆的状况是否正常
除对上面提到的一些项目外，还须经常对其他一些部件进行检查，以免影响矿山的安全生产。

五、矿车的使用规则
矿车要能够完善地无故障地工作，必须很好在保养和遵守使用规则。
1．其矿车所受的负荷不准超过规定的数值。
2．缓冲和联接装置发生故障禁止工作。
3．橡胶弹簧损坏，车架在震动时刚性地冲撞轮轴，禁止使用以免损坏车轴。
4．车轮磨耗量大于8mm时应进行车削修正,修正最小尺寸为φ480。
连接板损坏（如开裂等）禁止使用。




山东卓力矿车制造厂是知名矿车及配件生产厂家，严格按国家标准生产，供应优质：翻斗式矿车、固定式矿车、曲轨侧卸式矿车、梭式矿车、底卸式矿车、矿用平板车、矿用材料车、矿车阻车器及矿车配件-矿车轮对、矿车碰头、矿车销子、矿车三环链等。矿车型号齐全，价格实在，质量有保障，全国销量领先！
欢迎来电咨询，卓力竭诚为您服务！24小时服务热线：13280082001 曹经理.

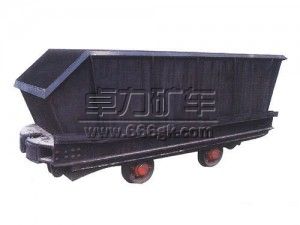

5.3立方米底卸式矿车图片·实物图
