6立方底卸式矿车

6立方底卸式矿车|6m³底卸式矿车|底卸式矿车

一、 产品概述

本矿车适用于井下或地面开采的金属矿山（或矿石性质及开采方式与其相类似的其他矿山）沿地下巷道及地面工作场地运输矿石或其他物类。本矿车与其它底卸式矿车相比，具有运行平稳，对电机车和牵引车冲击力小，因此，可延长其使用寿命。该车坚固耐用，维修方便，可双向卸载，卸载速度高等。

二、 技术特性

1．车箱容积 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 6m3

2．最大载重 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄  15000kg

3．牵引高度 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄  500mm

4．翼板高度 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄  1130mm

5．轨距 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄  900mm

6．轴距 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄  1700mm

7. 卸载倾角 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄  50°

8．最小转弯半径 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 25m

9．车轮直径 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 500mm

10．外形尺寸（长×宽×高）┄┄┄┄┄┄┄┄ 4395×2050×1850mm

11、自重 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 7500kg

三、 结构简介

底侧卸式矿车有以下部件组成：1.车箱、2.车底架、3.轮轴、4.卸载轮、5.支撑弹簧6.缓冲橡胶弹簧与碰头等组成。

其中车箱与车底架的联接采用铰链形式，使矿车在过卸载站时能开启一定的角度以便矿石能顺利卸下。

1．车箱

车箱的前、后端板和侧板均采用12mm厚的16Mn板焊接而成，在车箱四周外侧采用 槽形钢板加固；翼板分别焊接在左、右侧板上，上方用角钢焊接成口字形，而且角钢上方 和槽形钢板相连，以便能使车箱在极端恶劣的工作环境下也不致于损坏。

2．车底架

底板采用25mm厚的钢板，在底板下面用角钢和钢板焊接，使底板足以能经受住装矿时矿石对底板的冲击力。

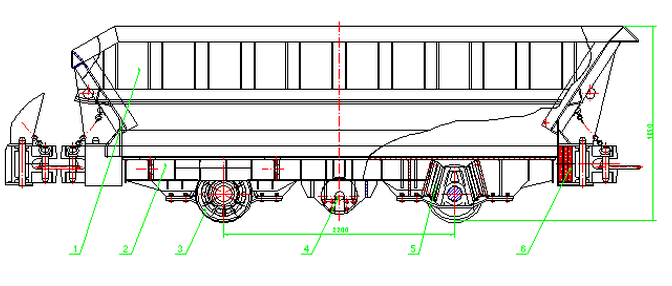

图一6m3底侧卸载式矿车

1.车箱 2.车底架 3.轮轴 4.卸载轮 5.支撑弹簧6.缓冲橡胶弹簧与碰头

3．轮轴

轮轴由车轴、车轮和橡胶弹簧座组成。车轮采用ZG340-640铸钢，橡胶弹簧座采用ZG340-640铸钢，橡胶弹簧座的左、右两侧作为弹簧的支承面，本矿车采用橡胶弹簧。矿车过弯道时车辆由于挤压橡胶弹簧，而能使其产生部分横动，过卸载站后能便于与导框之间的对中复位。

4．卸载轮  矿车卸矿时用，当矿车过卸载站时，卸载轮便开始工作，它沿曲轨滚动从而使矿车底板打开，卸完矿石后再使底板闭合，重新回复到装矿状态。

5．缓冲橡胶弹簧与碰头  缓冲与碰头安装在矿车两头，主要由缓冲橡胶弹簧、碰头、插销和单环链组成。它能使矿车之间缓和并削减冲击力，延长车辆使用寿命。

6．支撑弹簧  本矿车采用橡胶弹簧作为减振装置，扩大橡胶弹簧安装时的倾角，使之能承受更大的冲击载荷。  车架底板下面与橡胶弹簧座顶部的距离空载为70mm，在机车运行中这一距离将会逐步减小，但当此距离减小到55mm后，则应加调整片以抬高车架，加调整垫后如短期内出现间隙小于20mm则表明橡胶弹簧已失效，应更换新的橡胶弹簧，总的原则是不允许车架在运行过程中，刚性地冲击轮轴。

四、底侧卸式矿车的使用规则

矿车要能够完善地无故障地工作，必须很好在保养和遵守使用规则。

1．其矿车所受的负荷不准超过规定的数值。

2．缓冲和联接装置发生故障禁止工作。

3．橡胶弹簧损坏，车架在震动时刚性地冲撞轮轴，禁止使用以免损坏车轴。

4．车轮磨耗量大于8mm时应进行车削修正,修正最小尺寸为φ480。

5．铰链处损坏（如开裂等）禁止使用。

五、矿车的维修与保养

为了使矿车能够正常运行，应该建立检查维修制度，矿车的检查和维修分如下几个方面。

1．经常检查┄┄┄┄┄┄┄┄┄┄┄每天进行

2．修理性的检查┄┄┄┄┄┄┄┄┄每月一次

3．经常维修┄┄┄┄┄┄┄┄┄┄┄每月一次

此外，矿车还经常检查：

1．检查紧固件上的螺栓是否松动

2．检查橡胶弹簧的损坏情况

3．检查铰链的状况是否损坏

4．检查卸载轮的状况是否正常  除对上面提到的一些项目外，还须经常对其他一些部件进行检查，以免影响矿山的安全生产。

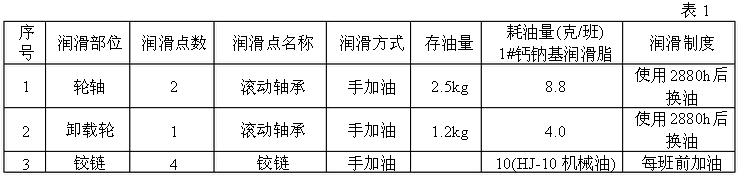

六、润滑（表1）

七、随机图样（表2）

山东卓力矿车制造厂是知名矿车及配件生产厂家，严格按国家标准生产，供应优质：翻斗式矿车、固定式矿车、曲轨侧卸式矿车、梭式矿车、底卸式矿车、矿用平板车、矿用材料车、矿车阻车器及矿车配件-矿车轮对、矿车碰头、矿车销子、矿车三环链等。矿车型号齐全，价格实在，质量有保障，全国销量领先！
欢迎来电咨询，卓力竭诚为您服务！24小时服务热线：13280082001 曹经理.

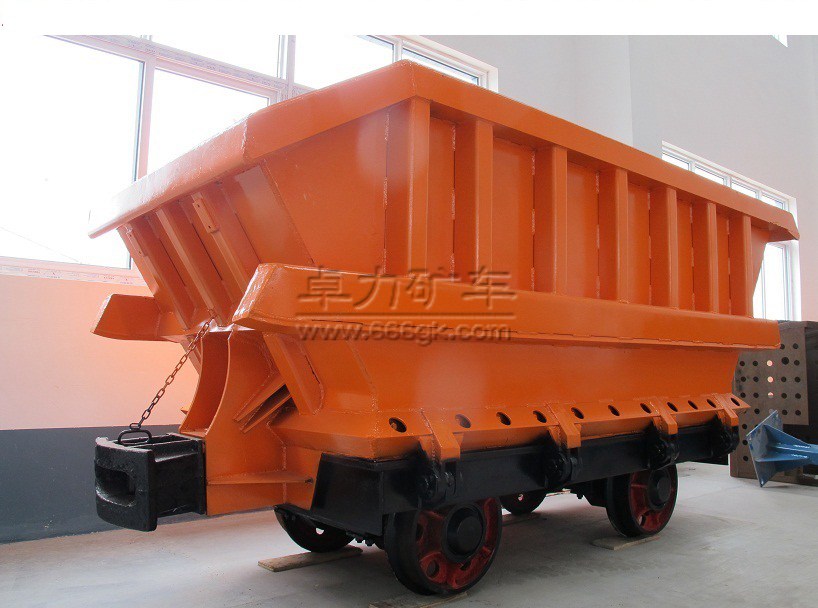

6立方底卸式矿车图片·实物图
