矿车轮对液压装配装置

矿车轮对液压装配装置|简易矿车轮对液压压装装置

简易矿车轮对液压压装装置

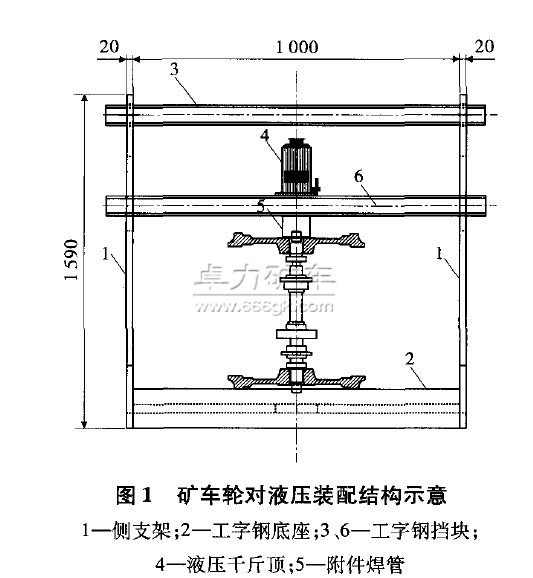

结构：该装置包括两件侧支架、工字钢底座、工字钢挡块等。工字钢底座两端与侧支架底部成90。焊接固定，工字钢挡块分别穿过侧支架上部长方形孔。其结构示意见图1。

安装：车轮置于工字钢底座2中心处，将装配好的车轴一端垂直装入车轮中心孔，另一端穿过工字钢挡块的底部，操作液压千斤顶4，通过液压千斤顶在两工字钢挡块之间的作用力，迫使工字钢挡块6及焊管5产生向下的位移，从而使车轴缓慢进入车轮标准位置，实现了轮对一端的装配；将另一车轮中心孔对准车轴上端面，车轮中心上部放置附件焊管5，附件焊管5端面平置于工字钢挡块6底部，操作液压千斤顶4，通过液压千斤顶在两工字钢挡块之间的作用力，迫使工字钢6及焊管5产生向下位移，使车轮缓慢进入车轴的标准位置。

应用效果

(1)该装置是卓力自行研发的机车轮对液压装配装置，克服了人工敲击或油温加热装配方式造成的轮轴变形、操作难度大或装配成功率低的问题。该装置结构合理、检修方便、操作简单、劳动强度小、工作人员少、装配可靠性高、检修效率高。使用后检修效率和装配质量大大提高，是矿山维修装配轮对的理想工具。

(2)该装置可根据轮对的大小调整设计参数，适用于多种矿车、机车轮对的装配工作。

矿车主要由车架（槽钢、碰头座、轴卡）、轮对（车轮、轴、轴承）、连接装置（三环链、连接插销）、缓冲器等组成。>> 矿车主要结构·技术标准 【推荐阅读】

矿车配件 矿车车箱、矿车车架、矿车碰头、矿车聚氨酯碰头、矿车橡胶碰头、矿车铁碰头、矿车铸钢碰头、矿车碰头弹簧、矿车碰头座、矿车轮、矿车轮子、矿车单轮、矿车轮对、矿车对轮、矿车开式轮对、矿车轮轴、矿车轴承、矿车销子、矿车连接插销、矿车三环链、矿车锻打三环链、矿车两环链、矿车连接链、矿车万能环、矿车转环、矿车轴卡、矿车锁圈、矿车防脱圈、矿车联接器、矿车缓冲装置、矿车翻转轨、矿车转盘等.

矿车碰头：钢碰头/铁碰头，橡胶碰头，聚氨脂碰头(发泡/不发泡)、1T/1.5T/3T矿车碰头

矿车轮对：空心轮(65-70轴)、实心轮(80轴)　开式轮对、闭式轮对

材质-铸钢 铸铁

直径-200 250 300 350 400

规矩-600 762 900 1435

轨重-18 22 24 30 38 43 50

矿车销子：45#钢 Φ36 Φ38 Φ40 Φ41 Φ42 Φ50 Φ55 Φ60 Φ70

矿用三环链：锻打三环链、焊接三环链

规格 Φ28 Φ30 Φ32 Φ35 Φ36 Φ38　Φ32×60×140三环链、Φ32×50×165二环链

山东卓力矿车制造厂是知名矿车及配件生产厂家，严格按国家标准生产，供应优质：翻斗式矿车、固定式矿车、曲轨侧卸式矿车、梭式矿车、底卸式矿车、矿用平板车、矿用材料车、矿车阻车器及矿车配件-矿车轮对、矿车碰头、矿车销子、矿车三环链等。矿车型号齐全，价格实在，质量有保障，全国销量领先！
欢迎来电咨询，卓力竭诚为您服务！24小时服务热线：13280082001 曹经理.

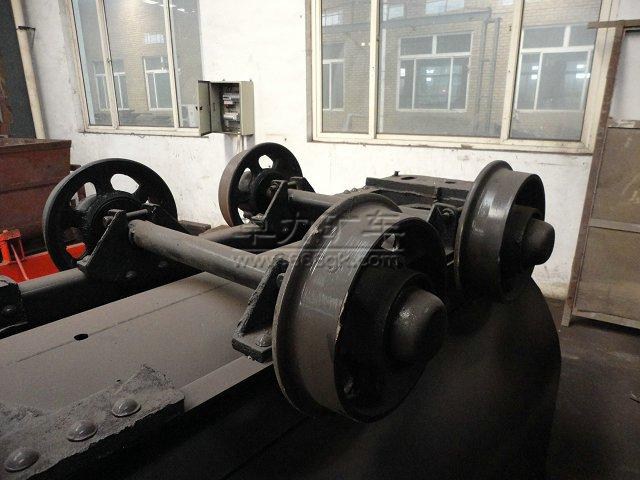

矿车轮对液压装配装置图片·实物图
